Podsvícení je jednou z klíčových součástí LCD televizoru. Na rozdíl od OLED displejů nedokáže LCD panel sám vytvářet světlo, takže potřebuje zdroj světla umístěný za obrazovkou. Podsvícení prochází přes LCD pixely, díky čemuž se obraz zobrazí na obrazovce.

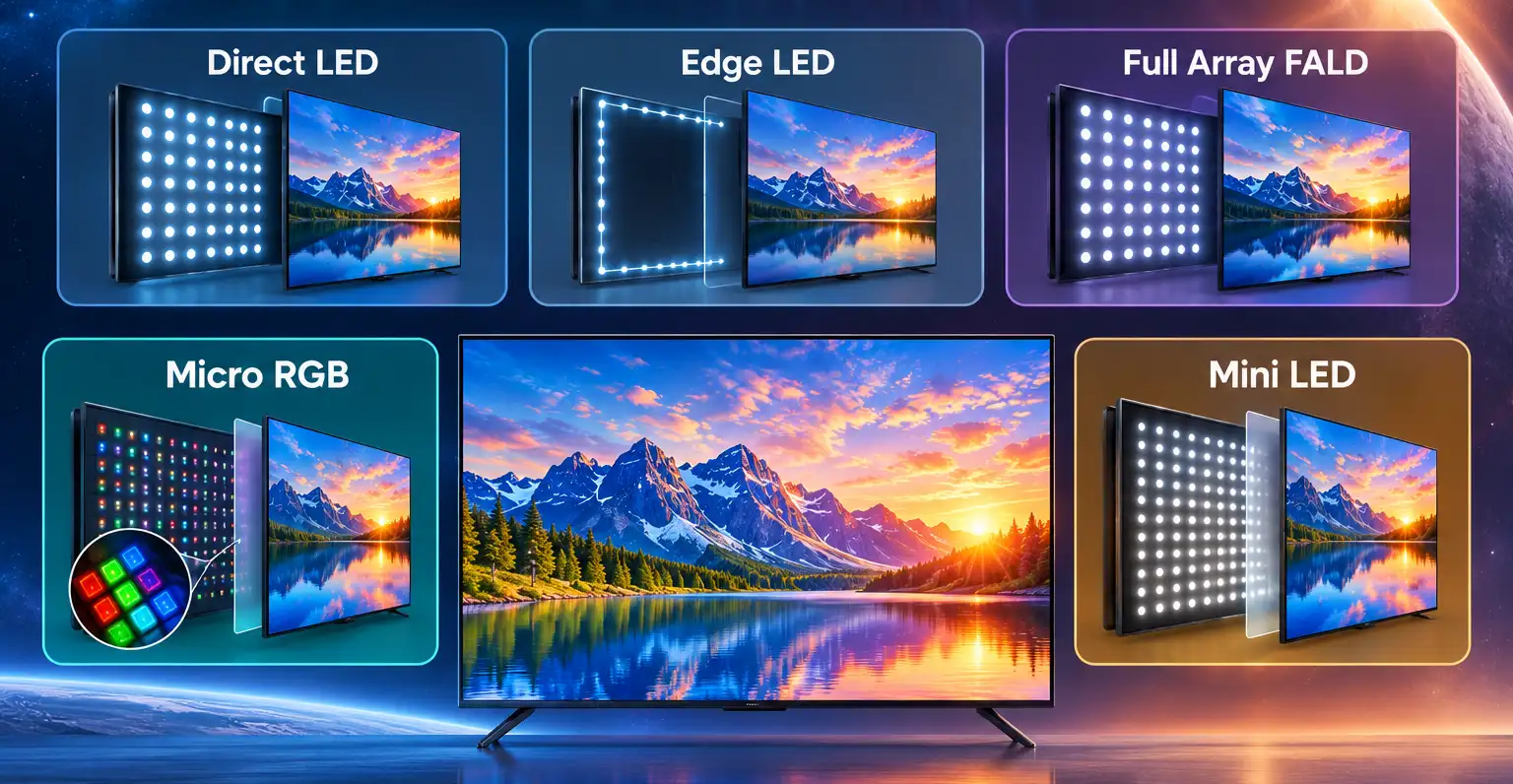

Existují dva základní typy LED podsvícení: Direct LED a Edge LED. Postupem času výrobci vyvinuli mnoho variant a vylepšení založených na těchto technologiích, včetně FALD, Mini LED, RGB LED a Micro RGB LED.
Výrobci televizorů také zavedli vlastní marketingové názvy pro různé technologie podsvícení, například LED Plus a NANO Full LED.

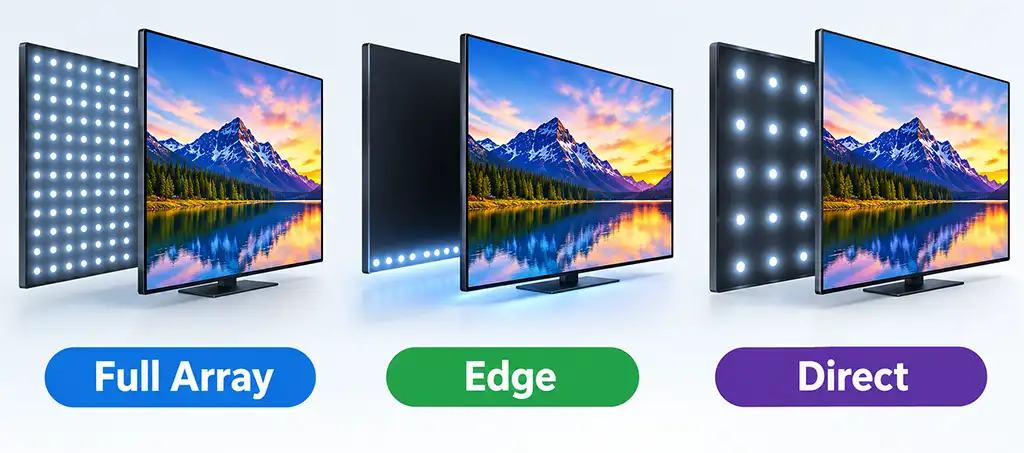

Podsvícení Edge-lit LED
U systému podsvícení Edge-lit LED jsou LED diody umístěny podél okrajů obrazovky, nikoli po celé ploše za LCD panelem. LED diody se obvykle nacházejí podél spodního okraje obrazovky. Světlo je následně rozváděno po celé ploše displeje pomocí speciální světlovodné a reflexní vrstvy, která rozptyluje světlo ze spodní části směrem k horní části obrazovky.
Hlavní výhodou tohoto řešení je možnost vyrábět velmi tenké televizory. Protože jsou LED diody, obvykle umístěné na dvou LED lištách, instalovány podél okraje displeje, je za LCD panelem potřeba méně prostoru. Obrazovky Edge-lit jsou také levnější na výrobu. Mají však určité nevýhody. Prakticky není možné účinně implementovat systém lokálního stmívání, protože jedna LED dioda osvětluje velkou část obrazovky.
Podsvícení Direct LED
V systému podsvícení Direct LED jsou LED diody umístěny přímo za LCD panelem. Jsou rozmístěny po celé zadní ploše obrazovky a svítí směrem k panelu. K rovnoměrnějšímu rozložení světla lze použít speciální čočky a displej má také reflexní vrstvu, která pomáhá směrovat světlo k obrazovce.
Nejjednodušší systémy Direct LED používají relativně malý počet LED diod. U těchto televizorů může celé podsvícení fungovat jako jeden systém bez samostatného řízení jednotlivých oblastí obrazovky. Existují také různé varianty technologie Direct LED, včetně různých způsobů rozmístění LED diod a různých typů LED diod.
Hlavní nevýhodou je, že televizor potřebuje za LCD panelem více prostoru pro LED diody a optické komponenty, které rozvádějí světlo. Televizor Direct LED proto může být tlustší než model s podsvícením Edge LED. Moderní displeje Direct LED však mohou být poměrně tenké, protože se tato technologie výrazně vyvinula.
Direct LED se někdy zkracuje jako DLED. Je důležité si uvědomit, že pojem Direct LED popisuje pouze způsob umístění LED diod. Neznamená to, že televizor má lokální stmívání nebo velký počet nezávisle řízených zón podsvícení.
Full Array LED
Full Array LED je pokročilá forma podsvícení Direct LED. Namísto umístění LED diod pouze do určitých oblastí za obrazovkou systém Full Array rozmisťuje LED diody po celé zadní ploše displeje.
Toto uspořádání umožňuje výrobci rovnoměrněji řídit podsvícení po celé obrazovce a poskytuje lepší základ pro lokální stmívání. Rozdělením LED diod do samostatných zón lze různé části obrazovky nezávisle zesvětlovat nebo ztmavovat.
Pojem Full Array popisuje fyzické rozmístění LED diod. Neříká, kolik LED diod je použito ani kolik nezávisle řízených zón stmívání televizor má.
Existují také pokročilejší varianty podsvícení Full Array, včetně Mini LED, RGB LED a Micro RGB LED. Používají různé typy a uspořádání světelných prvků ke zlepšení řízení podsvícení a kvality obrazu.
Proto mohou mít dva televizory Full Array velmi odlišnou kvalitu obrazu. Jeden model může mít relativně málo zón podsvícení, zatímco jiný jich může mít stovky nebo ještě více.
Lokální stmívání a zóny podsvícení
Lokální stmívání umožňuje televizoru nezávisle řídit různé oblasti podsvícení. Čím více nezávisle řízených zón televizor má, tím přesněji může upravovat jas v různých částech obrazu.
Například televizory s podsvícením Edge LED mají obvykle pouze dvě zóny stmívání, zatímco standardní televizory Direct LED mohou mít několik velkých zón. U takto velkých zón je obtížné přesně přizpůsobit podsvícení obrazu na obrazovce. V důsledku toho se může v oblastech, které by měly být černé, objevit světlo. U LCD televizorů je to běžné.
Obecně platí, že čím více zón existuje a čím jsou menší, tím přesněji může televizor řídit podsvícení. Mini LED a podobné technologie jsou v tomto ohledu obzvláště účinné, protože mohou využívat velmi velké množství malých zón podsvícení.
Samotný počet zón však neurčuje kvalitu obrazu. Důležitou roli hraje také samotný LCD panel. Televizor s velkým počtem zón stmívání může stále poskytovat horší obraz než špičkový displej nejvyšší třídy s menším počtem zón.
Varianty podsvícení Direct LED
Podsvícení Direct LED se vyvinulo do několika různých konstrukcí. Výrobci zvýšili počet LED diod, zmenšili jejich velikost, změnili typ světla, které produkují, a vyvinuli různé způsoby řízení podsvícení.
Full Array LED používá LED diody rozmístěné po celé ploše za obrazovkou. To zajišťuje rovnoměrnější osvětlení než základní podsvícení s menším počtem LED diod. Počet LED diod se může mezi jednotlivými modely výrazně lišit, takže samotný název Full Array neříká, jak pokročilé podsvícení je.

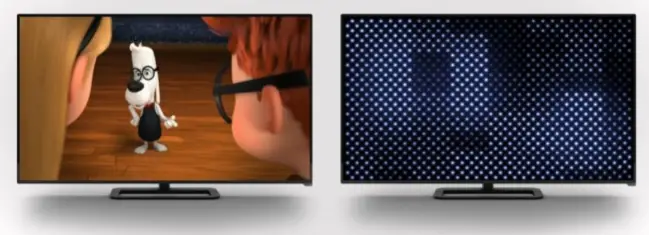

FALD, tedy Full Array Local Dimming, rozděluje podsvícení Full Array do nezávisle řízených zón. Televizor může podle obrazu některé oblasti zesvětlit a jiné ztlumit. Větší počet menších zón obecně umožňuje přesnější řízení podsvícení a lepší kontrast.
Dual LED používá dva typy LED diod s různými barevnými teplotami. Jeden typ vytváří teplejší světlo a druhý chladnější. Televizor upravuje poměr mezi nimi, aby měnil barevnou teplotu podsvícení. Samsung používal označení Dual LED u některých televizorů QLED.
Mini LED používá mnohem menší LED diody než tradiční LED podsvícení. Díky tomu mohou výrobci umístit za obrazovku mnohem více LED diod a vytvořit větší počet zón stmívání. Více zón umožňuje přesnější řízení světlých a tmavých oblastí.
RGB LED používá samostatné červené, zelené a modré LED diody namísto tradičních bílých LED diod. Samostatné řízení tří barev poskytuje podsvícení větší kontrolu nad světelným spektrem a může pomoci rozšířit barevný rozsah displeje.
RGB Mini LED kombinuje RGB LED diody s technologií Mini LED. Menší LED diody umožňují vytvořit husté podsvícení s mnoha samostatně řízenými oblastmi, zatímco RGB světelné zdroje poskytují další kontrolu nad barvou podsvícení.
Výrobci používají také vlastní názvy pro konkrétní systémy podsvícení. Jde o marketingové názvy, nikoli o samostatné typy podsvícení.
Samsung Direct Full Array je marketingový název společnosti Samsung pro její podsvícení Full Array. Samsung používal názvy jako Direct Full Array 8×3 a Direct Full Array 16×3 u různých modelů televizorů.
Samsung Quantum Matrix je marketingový název společnosti Samsung pro její podsvícení Mini LED s lokálním stmíváním. Quantum Matrix Pro je pokročilejší verze tohoto systému používaná u některých modelů televizorů Samsung.
Sony XR Backlight Master Drive je marketingový název společnosti Sony pro její systém řízení podsvícení Mini LED. U některých televizorů Sony se používá společně s technologií Mini LED a lokálním stmíváním.
LG Full Array Dimming je marketingový název společnosti LG pro její systém Full Array s lokálním stmíváním. Označuje podsvícení s LED diodami rozmístěnými po zadní straně obrazovky a řízenými v samostatných oblastech.
LED Plus je další marketingový název konkrétního výrobce používaný pro některé systémy LED podsvícení. Přesné provedení se může mezi výrobci a jednotlivými generacemi televizorů lišit.
NANO Full LED je rovněž marketingový název spojený s podsvícením Full Array. Označuje LED diody rozmístěné za obrazovkou, nikoli pouze podél jejích okrajů. NANO Full LED by nemělo být zaměňováno s technologií NanoCell, což je samostatná zobrazovací technologie společnosti LG.
| Podsvícení nebo název | Co označuje | Hlavní vlastnost |
|---|---|---|
| Full Array LED | LED diody rozmístěné po celé zadní straně obrazovky | Rovnoměrnější rozložení podsvícení |
| FALD | Full Array s nezávisle řízenými zónami | Lokální stmívání a lepší kontrast |
| Dual LED | Dva typy LED diod s různými barevnými teplotami | Kontrola barevné teploty podsvícení |
| Mini LED | Menší LED diody používané ve velkém počtu | Více LED diod a více zón stmívání |
| RGB LED | Červené, zelené a modré světelné zdroje | Větší kontrola nad spektrem podsvícení |
| RGB Mini LED | RGB světelné zdroje kombinované s Mini LED | Přesnější kontrola jasu a barev |
| Samsung Direct Full Array | Marketingový název společnosti Samsung | Podsvícení Full Array |
| Samsung Quantum Matrix | Marketingový název společnosti Samsung | Mini LED s lokálním stmíváním |
| Sony XR Backlight Master Drive | Marketingový název společnosti Sony | Řízení podsvícení Mini LED |
| LG Full Array Dimming | Marketingový název společnosti LG | Full Array s lokálním stmíváním |
| LED Plus | Marketingový název výrobce | Dodatečné řízení podsvícení |
| NANO Full LED | Marketingový název výrobce | Podsvícení Full Array |
