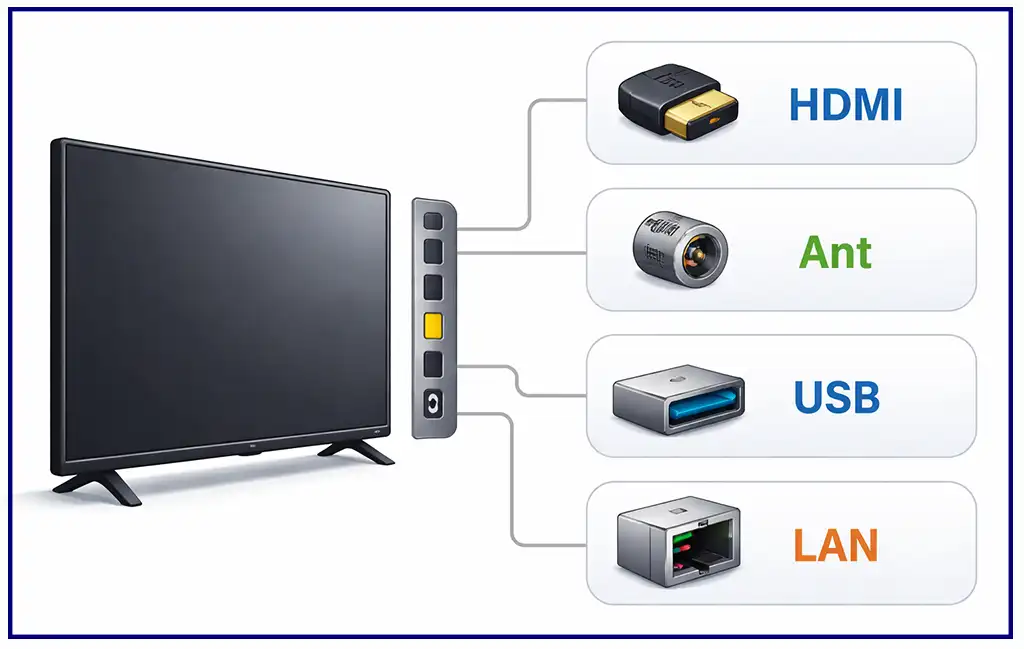

Porty a konektory na televizorech

HDMI je standardní rozhraní používané k přenosu digitálních video signálů ve vysokém rozlišení a vícekanálových audio signálů. Podporuje ochranu proti kopírování pomocí HDCP (High Bandwidth Digital Copy Protection) a umožňuje digitální DVI připojení více zařízení pomocí příslušných kabelů. HDMI se běžně používá k připojení:

• Počítačů
• DVD přehrávačů
• Herních konzolí
• Blu-ray přehrávačů

Šířka pásma: HDMI podporuje šířku pásma mezi 4,9 a 10,2 Gb/s v závislosti na verzi. Existuje několik standardů HDMI, z nichž každý má své jedinečné vlastnosti:

• HDMI 1.3: Zvýšená šířka pásma z 4,95 Gbit/s na 10,2 Gb/s; přidána podpora audio formátů Dolby HD a DTS-HD.
• HDMI 1.4: Přidána podpora rozlišení 4K (3840 × 2160 při 24/25/30 Hz, 4096 × 2160 při 24 Hz), 3D a Audio Return Channel (ARC). Představen mikro-HDMI (Typ D) pro menší zařízení.
• HDMI 1.4a: Zlepšené schopnosti 3D obrazu.
• HDMI 1.4b: Přidána podpora videa 1080p při 120 Hz.
• HDMI 2.0: Podpora 4K (UHD) při 60 Hz.
• HDMI 2.0a: Zavedená podpora HDR (High Dynamic Range).
• HDMI 2.0b: Přidána podpora Hybrid Log-Gamma (HLG) a HDR10.
• HDMI 2.1: Přidána podpora UHD při 120 Hz a 8K při 120 Hz.

USB porty usnadňují sériový přenos dat mezi elektronickými zařízeními. Používají čtyřvodičový kabel: dva pro přenos dat a dva pro napájení. Televizory vybavené USB porty mohou napájet připojená zařízení, obvykle při 5V 0,5A, přesto některé mohou dodávat 1A pro zařízení s vyššími energetickými požadavky, jako jsou externí pevné disky.

Standardy USB:

• USB 2.0: Podporuje rychlosti přenosu dat až 480 Mbit/s (60 MB/s).
• USB 3.0: Zavádí režim „SuperSpeed“, který umožňuje přenos dat až 5 Gbit/s (625 MB/s), více než desetkrát rychlejší než USB 2.0. USB 3.0 porty jsou často označeny modrou barvou nebo iniciálami „SS“ (SuperSpeed).

USB porty na televizorech se používají k připojení externích úložných zařízení a webkamer.

Komponentní vstup se používá k přijímání analogových signálů. Přenáší tři samostatné signály:

• Y (Luminance): Přenáší úrovně jasu a hodinové impulzy (obvykle označeno zeleným kruhem).
• Pb (Blue-difference): Přenáší rozdíl mezi modrou barvou a úrovní jasu (modrý kruh).
• Pr (Red-difference): Přenáší rozdíl mezi červenou barvou a úrovní jasu (červený kruh).

Tato vstupní metoda poskytuje lepší kvalitu obrazu ve srovnání se standardními RGB připojeními, protože signál prochází menší konverzí.

Podpora zvuku: Komponentní vstupy obvykle sdílejí společný audio vstup s AV (Composite) připojením.

S/PDIF je navržen pro přenos digitálních audio signálů z televize do externích reproduktorů přes optický kabel. Běžně se používá ke zlepšení kvality zvuku při používání externích zvukových systémů.

SCART je evropský standardní konektor, který umožňuje připojení multimediálních zařízení, včetně televizorů, videorekordérů a DVD přehrávačů. SCART kombinuje různé signály do jednoho konektoru, což z něj činí univerzální nástroj pro připojení více zařízení.

RGB a RCA konektory se také používají pro přenos videa a zvuku, přičemž RCA se obvykle používá pro kompozitní video a stereo zvuk.

LAN port umožňuje televizoru připojení k počítačové síti, což umožňuje přístup na internet a vytvoření domácí sítě. To je zásadní pro funkce Smart TV, včetně přístupu ke službám jako Skype, Netflix a YouTube. Také umožňuje streamování obsahu z počítače na televizor.

Anténní vstup se používá k připojení externí antény nebo antény kabelové televize. Tento port je nyní poněkud zastaralý kvůli přechodu na internetovou televizi a streamovací služby.
