HDMI-CEC je zkratka pro High Definition Multimedia Interface – Consumer Electronics Control. Jedná se o systém pro ovládání více zařízení připojených přes HDMI; více později.
Tato technologie byla vyvinuta a masově používána v portech HDMI 1.2 nebo vyšších. Pro orientaci: pokud máte televizor nebo jiné zařízení s porty HDMI a je vyrobeno po roce 2006, pravděpodobně má HDMI CEC. Ačkoli první standard HDMI 1.0 byl navržen tak, aby využíval CEC, velmi často měli výrobci tomuto požadavku věnovat větší pozornost; existovalo mnoho zařízení bez podpory CEC v portech HDMI.
Historie HDMI CEC
Systém CEC (Consumer Electronics Control) byl poprvé zaveden v analogových zařízeních, jako jsou televizory a videorekordéry, a fungoval prostřednictvím konektorů SCART. Tato technologie umožňovala uživatelům ovládat videorekordéry pomocí dálkových ovladačů televizorů, ale nebyla příliš rozšířená, protože ne všechny televizory měly konektory SCART a dálkové ovladače videorekordérů měly jen omezenou funkčnost. S příchodem portů HDMI byl systém CEC integrován do HDMI, takže se stal nezbytnou funkcí všech zařízení, která mají porty HDMI.
Vysvětlení HDMI CEC na příkladu
Pokusím se to vysvětlit co nejjednodušeji: HDMI CEC znamená, že máte několik zařízení, která se nejčastěji používají takto: máte televizor, streamovací zařízení, jako je Roku nebo Chromecast, připojené k portu HDMI na televizoru a máte zvukový přijímač nebo soundbar připojený k druhému portu označenému HDMI ARC (eARC). Pokud tedy na všech zařízeních povolíte HDMI CEC, stačí k zapnutí všech zařízení zapnout vždy jen jedno zařízení, například můžete Alexe říct, aby zapnula Chromecast, a pak se automaticky zapne televizor a soundbar. Streamovací zařízení pak můžete ovládat pomocí dálkového ovladače televizoru.
Jak fyzicky funguje HDMI CEC
Pro použití HDMI CEC je nutné splnit několik požadavků.
Kabel HDMI musí podporovat technologii CEC a k přenosu signálu po kabelu musí být použit samostatný vodič. Někteří výrobci kabelů mohou ušetřit a tento vodič v kabelu nevyrábějí.
Všechna zařízení, která chcete ovládat, musí podporovat HDMI CEC.
Kontrola se provádí následujícím způsobem. Když na zařízeních aktivujete režim HDMI CEC, port HDMI zůstane pod napětím.
Podívejme se na příklad zapnutí televizoru pomocí Chromecastu. Stačí zapnout zařízení Chromecast; toto zařízení vygeneruje řídicí kód (Power) a odešle jej do televizoru; televizor tento kód přijme, pochopí signál pro zapnutí a zapne televizor. Podobně, obráceně, zapnete televizor Chromecast. Pokud pak chcete ovládat nějaké zařízení, všechny signály z televizoru se přenesou přes HDMI do požadovaného zařízení.
Pokud například chcete přidat zvuk do soundbaru, vezmete dálkový ovladač z televizoru a stisknete tlačítko zesílení. Příkaz se odešle do televizoru a ten tento příkaz odvysílá do všech ostatních zařízení. Je zde drobná nuance; obě zařízení budou reagovat, pokud příkazu rozumí. Například zařízení Chromecast a soundbar přidají zvuk.
Struktura HDMI CEC pro digitální zařízení
Když na zařízení povolíte podporu HDMI CEC, přidané zařízení se připojí kjedné sběrnici pro správu až 15 zařízení. Nové zařízení je zaregistrováno a je mu přiřazena logická adresa a je určen jeho typ (televizor, přehrávač, streamovací zařízení, zvukové zařízení) pro správnou funkci. Vzhledem k tomu, že HDMI je primárně video rozhraní, bude jako primární zařízení vždy vybrán televizor nebo monitor.
Struktura příkazů HDMI CEC
Příkazy HDMI CEC se skládají z 10 bitů. Mohou existovat dva bloky příkazů; první blok říká, které zařízení příkaz iniciovalo a pro které zařízení, a druhý blok předává příkaz k provedení.
Pokud však není třeba adresovat konkrétní zařízení, přenáší se pouze blok příkazů; to je případ většiny případů.
Příklad: Příklad: Máte televizor, Chromecast a soundbar jako v předchozím příkladu. Bez ohledu na to, které zařízení zapnete jako první, vyšle HDMI CEC příkaz z aktivovaného zařízení, takže se zapnou všechna zařízení připojená ke sběrnici CEC.
Dále chcete během sledování videa na zařízení Chromecast pozastavit jeho sledování. Vezměte dálkový ovladač televizoru a stiskněte tlačítko pauzy; televizor vygeneruje příkaz k zastavení sledování a předá jej sběrnici; v tomto případě může reagovat pouze zařízení Chromecast. Pouze on může tento příkaz rozpoznat. Soundbar tento příkaz nepodporuje a bude jej ignorovat.
Jaké příkazy podporuje HDMI CEC
HDMI CEC může podporovat mnoho příkazů. Všechny příkazy mají přiřazen specifický kód pro správnou komunikaci. Jedná se o seznam příkazů, který je však velmi konvenční.
- Příkazy pro řízení napájení: Přístroj zapněte a přepněte do pohotovostního režimu.
- Příkazy pro ovládání přehrávání videa: start, stop, pauza.
- Příkazy pro ovládání kurzoru: Výběr videa prostřednictvím nabídky streamovacího zařízení.
- Příkazy pro ovládání zvuku: ovládání zvuku.
Existují i další příkazy, ale v praxi se používají jen zřídka.
Jak povolit HDMI CEC na televizoru a dalších zařízeních

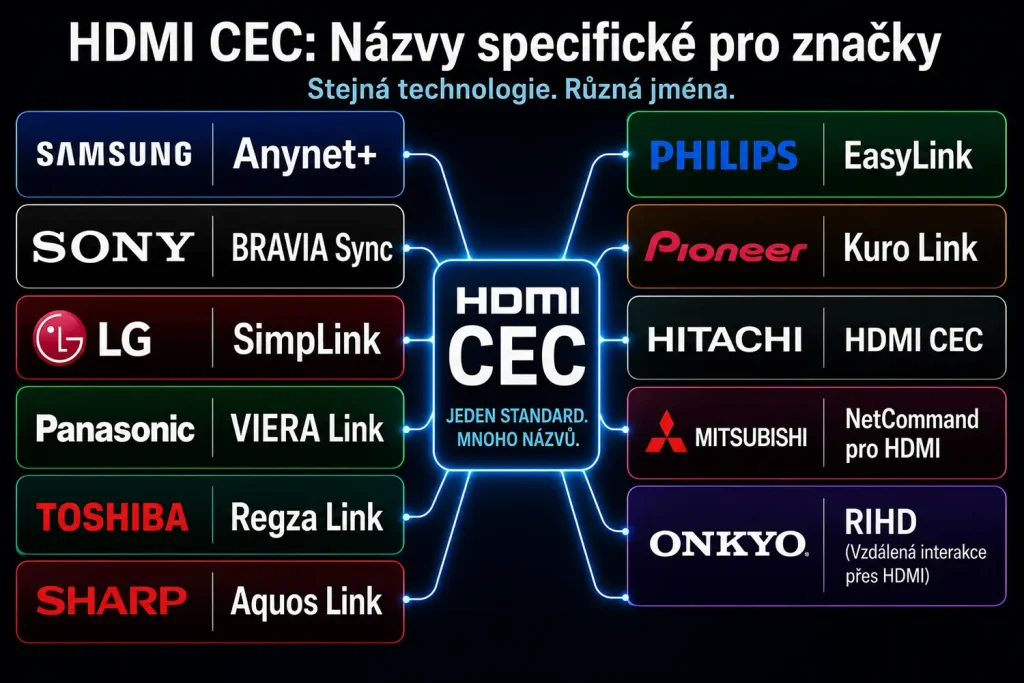

Měli byste vědět, že v roce 2007, kdy bylo HDMI CEC představeno, neměly televizory co nabídnout, a tak se marketingová oddělení společností rozhodla podporu HDMI CEC pojmenovat. To umožnilo zákazníkům prezentovat jedinečnou technologii, kdy bylo běžné, že v televizních reklamách na Samsung bylo uvedeno, že televizor podporuje technologii Anynet+. A zákazník si podvědomě myslel, že televizor má něco speciálního. Jedná se pouze o reklamu, ale v důsledku toho mají televizory různé názvy pro HDMI CEC, ale někdy v závorce vysvětlují, o co se jedná. Výsledkem je, že u některých značek se HDMI CEC nazývá právě takto.
- Anynet (Anynet+) – Samsung
- Aquos Link – Sharp.
- BRAVIA Sync – Sony
- HDMI-CEC – Hitachi
- Kuro Link – Průkopník
- CE-Link a Regza Link – Toshiba
- RIHD – Onkyo
- SimpLink – LG
- Ovládání HDAVI, EZ-Sync a VIERA Link – Panasonic
- EasyLink – Philips
- NetCommand pro HDMI – Mitsubishi
Chcete-li začít používat HDMI CEC, musíte povolit nastavení HDMI CEC. Povolení funkce HDMI CEC nevyžaduje další nastavení. Například je třeba na televizoru Samsung najít aplikaci Anynet+ a zapnout ji.
Podobně je třeba najít a povolit toto nastavení i v ostatních zařízeních. Musíte přejít do nabídky příslušného zařízení a najít nastavení CEC. Vzhledem k tomu, že zařízení je mnoho, nebudu uvádět příklady.
Problémy při používání HDMI CEC
S jakými problémy se můžete setkat při používání HDMI SEC? Měli byste si uvědomit, že výrobci zařízení stanovují možnost problémů s kompatibilitou při používání HDMI CEC se zařízeními různých značek. Protokol je stejný, ale někteří výrobci mohou některé příkazy uvolnit jen částečně, což může způsobit problémy. To lze ověřit pouze experimentálně.
Druhým možným problémem je použití kabelů, které vyžadují podporu CEC. Ačkoli ve výchozím nastavení, pokud si koupíte kabel HDMI 1.4, by měl podporovat CEC, existují výjimky. Zkontrolujte, zda kabel podporuje HDMI v jiných zařízeních.
Problémy mohou nastat také v případě, že používáte zařízení různých výrobců a z různých let, zejména pokud je jedno ze zařízení poměrně staré.
HDMI CEC je užitečná funkce, která umožňuje ovládat více zařízení prostřednictvím jednoho dálkového ovladače nebo zařízení. Pokud máte například televizor, Chromecast a soundbar připojené přes HDMI, můžete je všechny zapnout pouhým zapnutím televizoru.
Další možností, jak využít HDMI CEC, je, pokud váš televizor nepodporuje hlasové asistenty, jako je Alexa. Pokud máte streamovací zařízení, které dokáže ovládat Alexu, můžete televizor zapnout aktivací streamovacího zařízení, které následně zapne televizor prostřednictvím HDMI CEC.
Ačkoli se HDMI CEC používá i v jiných systémech, například v systémech pro sledování videa, nejčastěji se používá v televizorech. Celkově je HDMI CEC pohodlný a efektivní způsob snadného ovládání více zařízení.
Jak můžete používat HDMI CEC
HDMI CEC je užitečná funkce, která umožňuje ovládat více zařízení prostřednictvím jednoho dálkového ovladače nebo zařízení. Pokud máte například televizor, Chromecast a soundbar připojené přes HDMI, můžete je všechny zapnout pouhým zapnutím televizoru.
Další možností, jak využít HDMI CEC, je, pokud váš televizor nepodporuje hlasové asistenty, jako je Alexa. Pokud máte streamovací zařízení, které dokáže ovládat Alexu, můžete televizor zapnout aktivací streamovacího zařízení, které následně zapne televizor prostřednictvím HDMI CEC.
Ačkoli se HDMI CEC používá i v jiných systémech, jako je například video dohled, nejčastěji se používá v televizorech. Celkově je HDMI CEC pohodlný a efektivní způsob snadného ovládání více zařízení.
